Glenair MWDM2L-25PCBRP-.110直角通孔D-sub連接器插頭

發布時間:2025-09-26 08:44:16     瀏覽:2192

  1.型號系列:Glenair MWDM-CBR(直角通孔型)
Glenair MWDM2L-25PCBRP-.110直角通孔D-sub連接器插頭

  2.核心特性:

  高性能:鍍金TwistPin觸點,接觸電阻≤8mΩ

  安裝方式:支持面板后置安裝(最大面板厚度0.125英寸)

  環保選項:提供RoHS兼容的鍍金端子(默認錫鉛焊料涂層)

  外殼材質:鋁合金/不銹鋼,可選鍍鎘、鍍鎳等處理

  電流承載能力:3A(600V AC,海平面)

  絕緣電阻:≥5000MΩ

  工作溫度:-55°C ~ +150°C

  機械強度:耐沖擊50g,振動20g

  觸點:9/15/21/25/31/37/51/69/75/100/130針(分公頭Pin/母頭Socket)

  端子長度公差:±0.015英寸(如.110"、.125"等選項)

  3.機械結構與安裝

  (1)面板安裝選項:

  標準后置安裝:支持厚度≤0.125英寸面板

  Jackpost型號:R1(0.032")至R6(0.125")

  (2)PCB布局關鍵尺寸:

  安裝孔直徑:9-51針φ0.096"(2.44mm),75-130針φ0.125"(3.18mm)

  法蘭固定孔:多組φ0.100"(2.54mm)孔位,間距詳見布局圖

  (3)方向性設計:

  提供公頭(Pin)和母頭(Socket)兩種PCB布局圖紙,含精確坐標標注

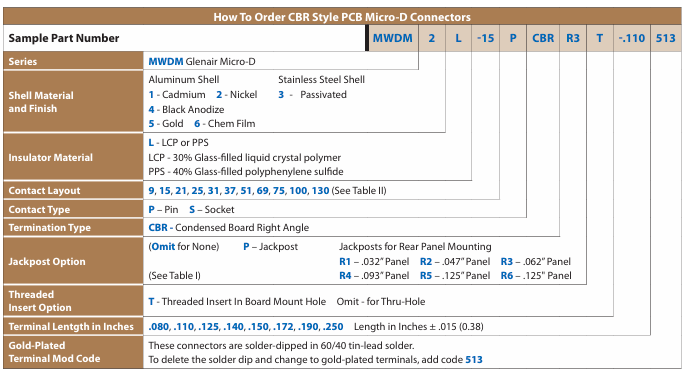

訂購指南


Glenair連接器是全球知名的高端品牌,廣泛應用于航天航空、軍用、艦載、精密制造等場合。深圳市立維創展科技有限公司,授權代理銷售Glenair產品,并提供技術支持。歡迎咨詢。
